磁控濺射方法是薄膜材料制備的重要方法之一。這個原理是在真空腔體中，離子源產生的離子束轟擊到靶材表面，然后靶材表面的原子被碰撞轟擊下來，原子離開材料表面沉積到基底表面，這種用于沉積薄膜的固體原材料，稱為濺射靶材，濺射時使用的氣體為氬氣。氬原子與陰極靶材發射的電子發生碰撞，碰撞后把氬原子轉變成氬離子，帶正電的氬離子被加速撞擊到靶材表面，靶材原子與氬離子都被彈出，而靶材原子則沉積在基片表面，形成薄膜，這個過程稱為濺射，如圖1 所示。

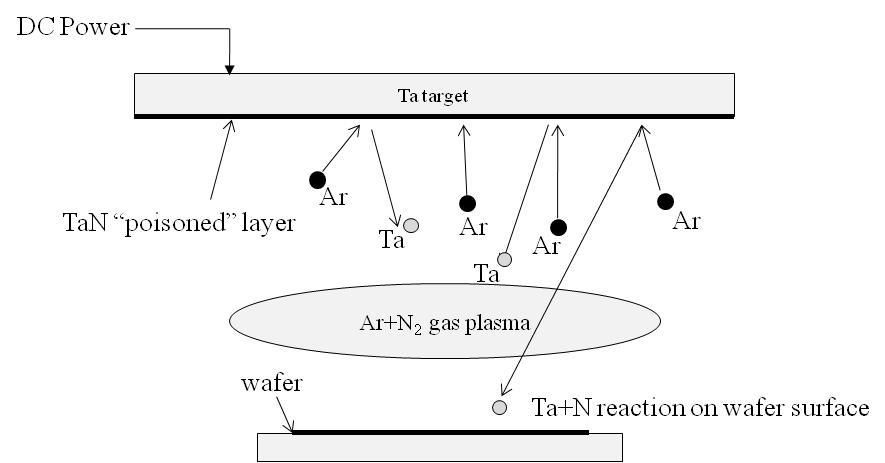

磁控濺射原理圖

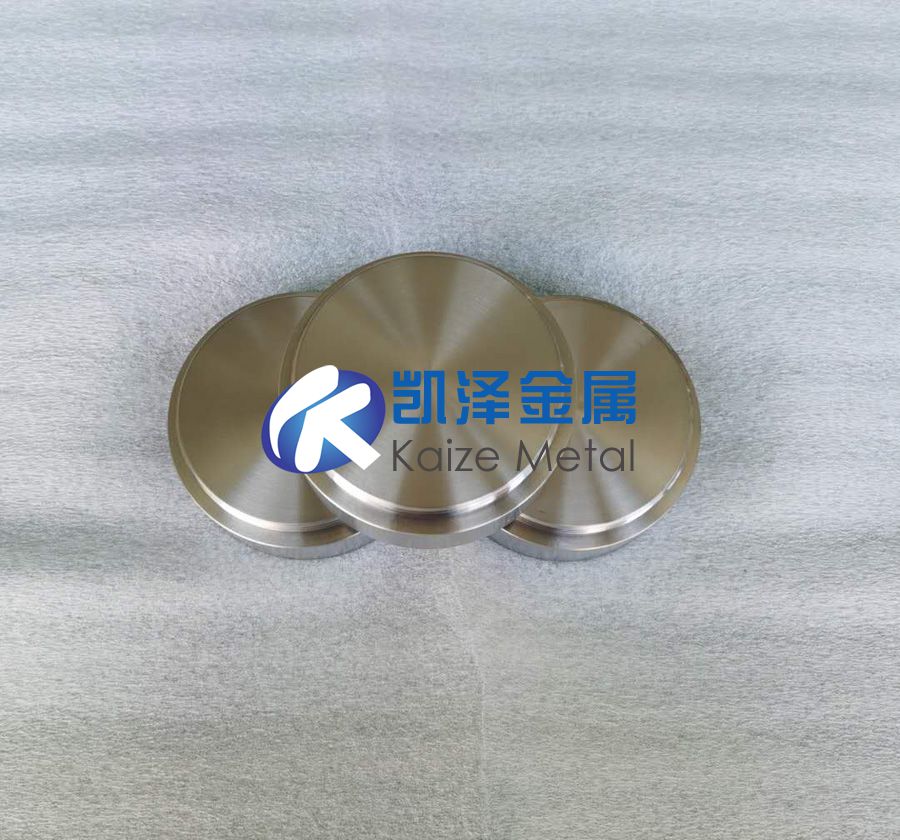

半導體行業的發展是國家高科技產業發展的關鍵，也是一個國家科技水平的重要衡量標準，隨著電子信息行業的快速發展，各種材料的薄膜材料廣泛應用在半導體領域中，高新材料向薄膜轉移，使得薄膜沉積用的器件快速發展起來。而隨著超大規模集成電路的技術進步以及層數的增加，半導體器件的特征尺寸越來越小，這樣的背景下，對器件的金屬互連線也提出了更嚴苛的要求。近幾年，芯片最小線寬已經達到納米級，其中 45nm 以下線寬代表了先進的半導體芯片制造工藝，半導體金屬互連線用濺射靶材有廣闊的前景，目前全球只有少數幾家位于美國、日本、中國寧波等廠家擁有自主制造靶材的技術，隨著國內芯片市場和芯片制造市場的繁榮，國內對濺射靶材的需求也越來越大，12 英寸晶圓用的 Al、Ti、Ta、Cu 等材料的靶材已經成為主流的產品。

在超級規模集成電路的技術上，一直受美國和日本等國家在技術上的封鎖，且技術上落后于世界先進技術。并且用于芯片制造過程的各種關鍵設備、關鍵工藝以及關鍵原材料對進口依賴性很強，包括了金屬互連線用的原材料靶材、鍵合靶材以及背裝和封裝用的靶材等材料，受到國外供應商和技術的嚴重制約。對我國集成電路產業的技術發展以及效益的提高有著嚴重的限制。因此，為了提高我國產業的競爭力，必須進行前瞻性的技術開發，以提升我國金屬產業的深加工以及產業相關的技術延伸，為我國高科技制造技術的快速發展奠定基礎，來填補國內相關領域的空白。
