一、前沿洞察

在現代材料制備與加工技術的廣袤版圖中，磁控濺射技術憑借其獨特優勢，占據著舉足輕重的地位。從微觀尺度的芯片制造，到宏觀領域的光學薄膜制備，磁控濺射技術宛如一位技藝精湛的工匠，精準地構建著各種功能性薄膜，為眾多高科技產業的發展注入源源不斷的動力。

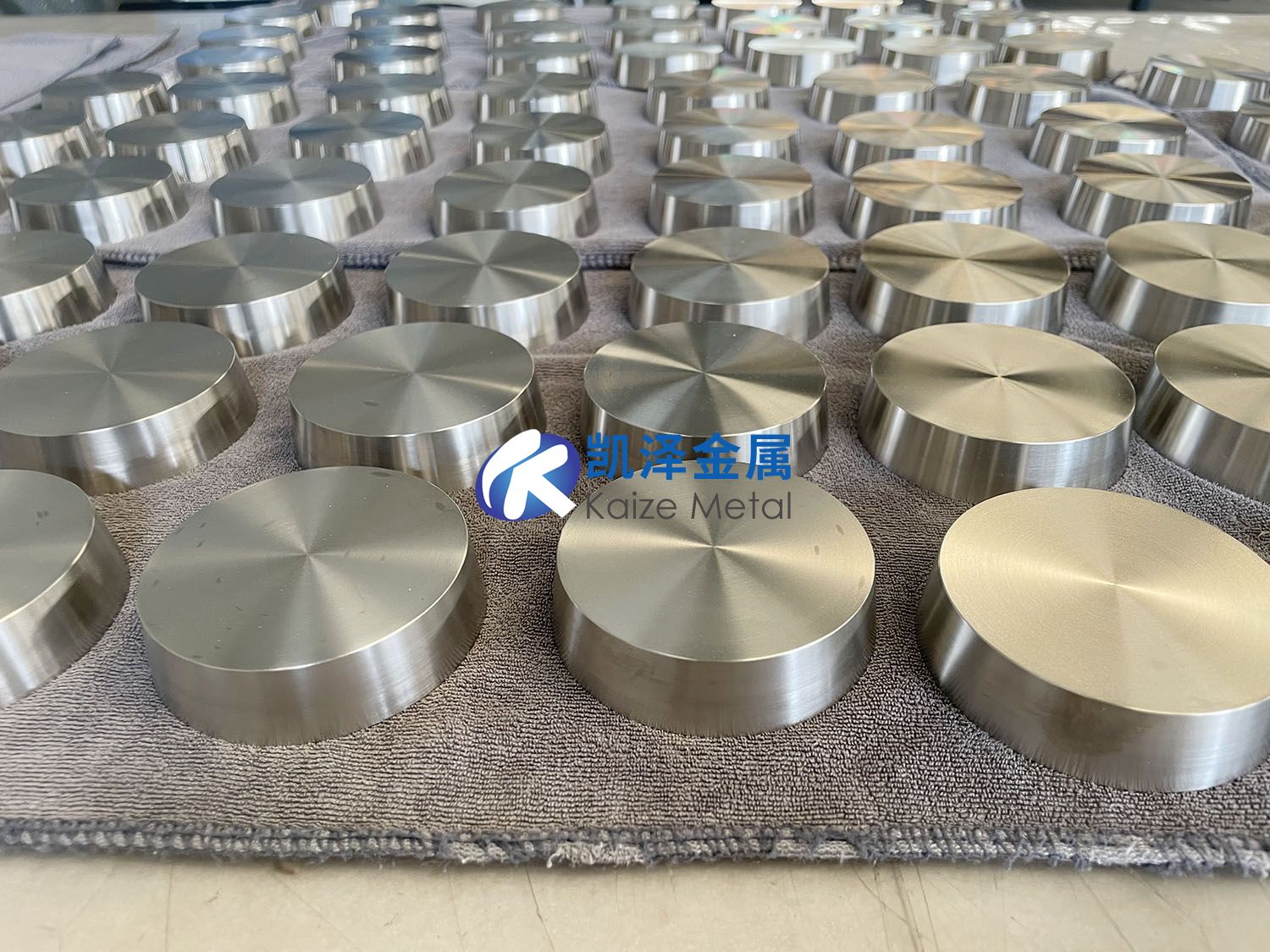

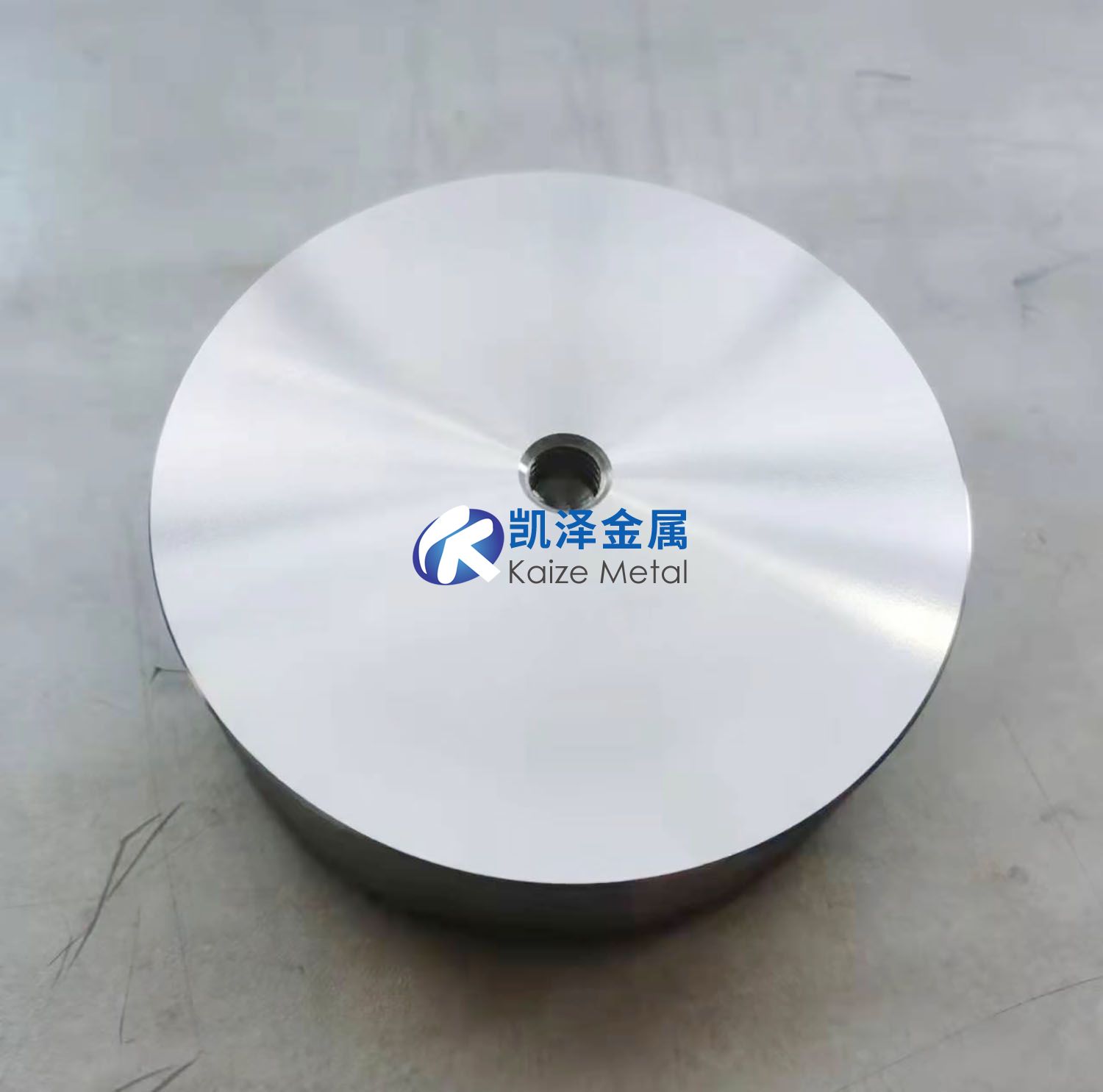

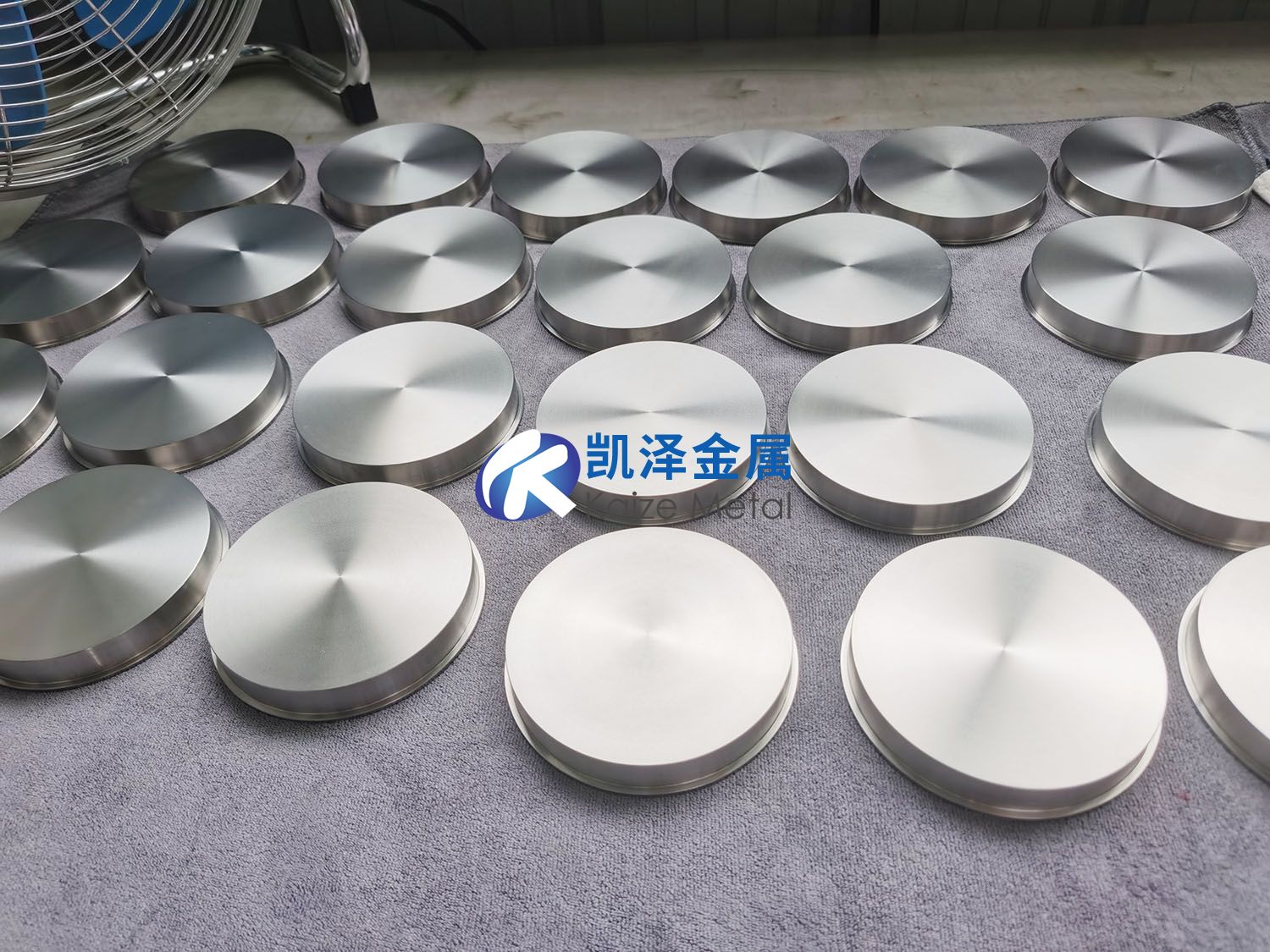

靶材，作為磁控濺射技術的核心耗材，其性能優劣直接關乎濺射薄膜的質量與性能。不同材質、結構和純度的靶材，在磁控濺射過程中會展現出截然不同的行為，進而決定了所制備薄膜的微觀結構、化學組成以及宏觀性能。可以說，靶材是磁控濺射技術實現其卓越功能的關鍵載體，對其深入研究與創新發展，是推動磁控濺射技術不斷進步的核心驅動力之一。

本文將深入剖析磁控濺射靶材的工作原理、關鍵性能指標、主要應用領域以及前沿研究進展與未來發展趨勢。通過對多維度信息的整合與分析，旨在為相關領域的科研人員、工程師以及對磁控濺射技術感興趣的人士，提供一個全面且深入的靶材知識框架，助力其在各自的工作與研究中，更好地理解、應用和創新磁控濺射靶材相關技術。

二、磁控濺射技術的基石：靶材工作原理

2.1 等離子體的奇妙生成與電離過程

在磁控濺射的真空腔室這個微觀世界里，氬氣（Ar）作為工作氣體被充入其中。當通電的那一刻，猶如為這個微觀世界注入了一股強大的能量洪流，電子在電場的強大作用下，如同被釋放的獵豹，加速飛馳。在其狂奔的路徑上，不斷與氬原子發生激烈碰撞，這種碰撞蘊含著巨大的能量交換。每一次碰撞，都可能使氬原子中的電子被激發出來，從而電離出大量帶正電的氬離子（Ar?）和帶負電的電子，瞬間，原本平靜的腔室中形成了一片等離子體的 “海洋”，其中充滿了高能的帶電粒子，為后續的靶材濺射過程奠定了基礎。這一過程中，電子的加速與碰撞電離行為，受到電場強度、氣體壓強以及電子初始能量等多種因素的綜合影響。例如，較高的電場強度會使電子獲得更大的加速能量，從而增加與氬原子碰撞電離的概率；而合適的氣體壓強則能保證電子在運動過程中有足夠的機會與氬原子相遇，實現高效電離 。

2.2 磁場對電子的精妙約束機制

靶材表面精心設置的正交電磁場（電場 E 與磁場 B 垂直），猶如一個微觀的 “電子牢籠”，對電子的運動軌跡產生著極為特殊的影響。根據洛倫茲力定律，電子在這種正交電磁場中會受到一個與電場和磁場方向都垂直的洛倫茲力，這個力使得電子的運動軌跡不再是簡單的直線，而是呈現出螺旋狀或擺線形。電子仿佛被無形的絲線牽引著，在靶材附近不斷地做著復雜的曲線運動。磁場的這種約束作用，極大地延長了電子在靶材附近的運動路徑。原本可能很快就逃離靶材區域的電子，現在被緊緊束縛在這一區域內，其運動路徑的延長意味著它有更多的機會與氬原子發生碰撞。這種頻繁的碰撞，使得氬原子的電離概率大幅提升，進而顯著增加了靶材附近等離子體的密度 。例如，在一些高性能的磁控濺射設備中，通過精確調整磁場的強度和分布，可以將電子在靶材附近的運動路徑延長數倍，從而使等離子體密度提高一個數量級以上，為高效的靶材濺射提供了充足的離子源。

2.3 靶材濺射與薄膜沉積的精彩演繹

在等離子體區域中，高密度的氬離子在電場的加速下，如同高速飛行的炮彈，猛烈地轟擊靶材表面。當氬離子撞擊靶材表面時，其攜帶的巨大動能通過動量傳遞的方式，傳遞給靶材原子。這種強大的能量沖擊，使得靶材原子獲得足夠的能量，克服原子間的結合力，從靶材表面濺射脫離出來。脫離靶材的原子或分子，以氣態形式在真空腔室中自由飛行。由于基片通常處于較低的溫度環境，且具有一定的吸附作用，這些氣態的靶材原子在飛行過程中，逐漸沉積在基片表面。隨著時間的推移，沉積的原子越來越多，它們在基片表面逐漸堆積、排列，最終形成一層均勻的薄膜 。在這個過程中，靶材的濺射速率與氬離子的能量、數量以及靶材原子間的結合力密切相關。較高能量和數量的氬離子，能夠更有效地濺射靶材原子，提高濺射速率；而靶材原子間較強的結合力，則需要更高能量的氬離子來克服，從而影響濺射的難易程度。例如，對于一些金屬靶材，由于其原子間結合力相對較弱，在中等能量的氬離子轟擊下，就能實現較高的濺射速率；而對于某些陶瓷靶材，由于原子間結合力較強，往往需要更高能量的氬離子，甚至需要采用特殊的濺射工藝來實現有效的濺射 。

三、衡量靶材性能的多維度標尺

3.1 純度：靶材性能的基石

純度是靶材最為關鍵的性能指標之一，它如同建筑高樓的基石，對磁控濺射薄膜的質量起著決定性作用。高純度的靶材能夠確保在濺射過程中，引入極少的雜質原子到薄膜中。這對于一些對薄膜電學性能、光學性能和化學穩定性要求極高的應用場景，如半導體芯片制造、光學鏡片鍍膜等，至關重要。例如，在半導體芯片制造中，若靶材純度不高，其中含有的雜質原子可能會在薄膜中形成缺陷能級，影響芯片中電子的傳輸性能，導致芯片的電學性能下降，甚至出現功能故障 。目前，隨著科技的不斷進步，對于一些高端應用領域，如集成電路制造中的銅靶材，其純度要求已經達到了 99.999%（5N）甚至更高。為了實現如此高的純度，靶材制備企業通常采用多種先進的提純工藝，如區域熔煉、真空蒸餾、化學提純等。以區域熔煉為例，通過將靶材原料在特定的溫度區域內進行緩慢熔化和凝固，利用雜質在液態和固態中的溶解度差異，使雜質逐漸富集在特定區域，從而實現靶材的提純 。

3.2 密度：影響濺射均勻性的關鍵

靶材的密度對磁控濺射過程中的濺射均勻性有著顯著影響。較高密度的靶材，其原子排列更為緊密，在氬離子轟擊下，原子濺射的一致性更好，能夠在基片上形成更為均勻的薄膜。相反，若靶材密度較低，內部存在較多的孔隙或缺陷，氬離子在轟擊時，容易在這些薄弱區域產生過度濺射，導致薄膜厚度不均勻，甚至出現局部缺陷 。例如，在制備光學干涉薄膜時，薄膜厚度的均勻性直接關系到薄膜的光學性能，如反射率、透射率等。對于這種應用，需要使用高密度的靶材，以確保在大面積的基片上實現均勻的濺射鍍膜。為了提高靶材密度，常見的制備工藝包括熱等靜壓（HIP）、熱壓燒結等。熱等靜壓工藝通過在高溫高壓的環境下，對靶材坯體進行處理，使靶材內部的原子在高壓作用下重新排列，填充孔隙，從而顯著提高靶材的密度 。

3.3 組織結構：微觀世界的奧秘

靶材的組織結構，包括晶粒尺寸、晶界分布以及相組成等微觀特征，對磁控濺射薄膜的性能有著深遠的影響。細小且均勻的晶粒結構，能夠使靶材在濺射過程中表現出更好的穩定性和一致性。因為較小的晶粒尺寸意味著晶界面積增大，晶界處原子的活性較高，在氬離子轟擊下，原子更容易從晶界處濺射出來，且濺射行為更為均勻。此外，合理的相組成也至關重要。對于一些多元合金靶材，不同相的分布和比例會影響靶材的濺射性能以及薄膜的最終性能。例如，在某些磁性靶材中，特定相的存在和分布會直接影響薄膜的磁學性能 。通過先進的材料制備技術，如控制燒結溫度和時間、添加微量元素等，可以對靶材的組織結構進行精確調控。例如，在制備鋁合金靶材時，通過控制凝固過程中的冷卻速率，可以精確控制晶粒尺寸，從而優化靶材的濺射性能 。

四、靶材在各領域的廣泛應用

4.1 半導體芯片制造領域：核心技術的關鍵支撐

在半導體芯片制造這一引領科技發展前沿的領域中，磁控濺射靶材扮演著不可或缺的核心角色。隨著芯片集成度的不斷提高，對芯片制造工藝的精度和可靠性要求達到了前所未有的高度。磁控濺射技術憑借其能夠精確控制薄膜厚度和成分的優勢，成為芯片制造中關鍵薄膜制備的首選工藝。例如，在芯片的金屬互連層制備過程中，需要使用高純度的銅靶材或鋁靶材。通過磁控濺射，在芯片的晶圓表面沉積一層均勻且厚度精確控制的金屬薄膜，作為芯片內部電子信號傳輸的導線。這些金屬互連層的質量直接影響芯片的電學性能和運行速度。以銅互連技術為例，高純度的銅靶材在磁控濺射過程中，能夠在晶圓表面形成致密、低電阻的銅薄膜，有效降低電子信號傳輸過程中的電阻損耗，提高芯片的運行效率 。此外，在芯片的阻擋層、擴散層等關鍵結構的制備中，也需要使用特定材質的靶材，如鉭靶材、鈦靶材等。這些靶材在磁控濺射后形成的薄膜，能夠有效地阻止雜質原子的擴散，保證芯片內部結構的穩定性和電學性能的可靠性 。

4.2 光學薄膜領域：視覺世界的創新推動者

在光學薄膜領域，磁控濺射靶材的應用為我們帶來了豐富多彩的視覺體驗和高性能的光學產品。從常見的眼鏡鏡片、相機鏡頭，到高端的光學傳感器、激光光學元件等，磁控濺射技術制備的光學薄膜無處不在。例如，在眼鏡鏡片的鍍膜中，通過使用不同材質的靶材，如氧化鋯靶材、氧化鈦靶材等，在鏡片表面沉積一層或多層光學薄膜，可以實現鏡片的減反射、防紫外線、防水防霧等多種功能。以減反射薄膜為例，利用磁控濺射技術精確控制薄膜的厚度和折射率，使其與鏡片基材以及空氣的折射率相匹配，從而有效減少光線在鏡片表面的反射，提高鏡片的透光率，使佩戴者能夠獲得更清晰的視覺效果 。在相機鏡頭的制造中，磁控濺射制備的光學薄膜可以改善鏡頭的色彩還原度、對比度等光學性能。通過使用多種不同材質的靶材，如鈮酸鋰靶材、氧化鋅靶材等，在鏡頭表面沉積多層復雜的光學薄膜，能夠精確調整鏡頭對不同波長光線的折射和反射特性，減少色差，提高鏡頭的成像質量 。

4.3 裝飾與防護涂層領域：實用與美觀的完美融合

在裝飾與防護涂層領域，磁控濺射靶材的應用為各種產品賦予了獨特的外觀和卓越的防護性能。從建筑裝飾中的門窗玻璃、幕墻，到家居用品中的廚具、衛浴設施，再到汽車零部件、電子產品外殼等，磁控濺射涂層無處不在。例如，在建筑門窗玻璃的鍍膜中，使用不銹鋼靶材、鈦合金靶材等，通過磁控濺射在玻璃表面沉積一層金屬或合金薄膜，可以使玻璃具有良好的隔熱、保溫和裝飾效果。這種鍍膜玻璃不僅能夠有效降低建筑物的能源消耗，還能提升建筑物的外觀美觀度 。在家居廚具的表面處理中，利用氮化鈦靶材、碳化鎢靶材等進行磁控濺射鍍膜，可以在廚具表面形成一層堅硬、耐磨且具有金屬光澤的涂層。這種涂層不僅能夠提高廚具的使用壽命，還使其具有獨特的裝飾效果，滿足消費者對廚具美觀與實用的雙重需求 。在汽車零部件的防護涂層制備中，磁控濺射技術可以使用多種靶材，如鉻靶材、鎳靶材等，在汽車輪轂、車身零部件等表面沉積一層防護涂層，提高零部件的耐腐蝕性和耐磨性，延長汽車的使用壽命 。

五、磁控濺射靶材的前沿研究進展

5.1 新型靶材材料的探索與研發

隨著科技的飛速發展，對磁控濺射靶材性能的要求日益提高，新型靶材材料的探索與研發成為當前研究的熱點之一。科研人員們不斷嘗試開發具有特殊性能的新型靶材材料，以滿足不同領域的應用需求。例如，在高溫超導薄膜制備領域，研究人員致力于開發新型的超導靶材材料，如釔鋇銅氧（YBCO）復合靶材。這種靶材在磁控濺射過程中，能夠精確控制薄膜的成分和結構，從而制備出具有高臨界溫度和優良超導性能的 YBCO 薄膜，為高溫超導技術的實際應用提供了可能 。在柔性電子器件領域，為了滿足對柔性、可拉伸薄膜的需求，研究人員正在探索開發基于有機 - 無機雜化材料的靶材。這些新型靶材在磁控濺射后，可以在柔性基板上形成具有良好柔韌性和電學性能的薄膜，有望推動柔性電子器件的發展，如柔性顯示屏、可穿戴電子設備等 。此外，在生物醫學領域，為了實現生物相容性薄膜的制備，研究人員正在研發含有生物活性元素的靶材，如含鈦、鋅等元素的復合靶材。這些靶材在磁控濺射后形成的薄膜，具有良好的生物相容性，可用于生物醫學植入物的表面改性，提高植入物與人體組織的結合性能 。

5.2 靶材制備工藝的創新與優化

靶材制備工藝的創新與優化是提高靶材性能、降低生產成本的關鍵途徑。近年來，在靶材制備工藝方面取得了眾多重要進展。例如，放電等離子燒結（SPS）技術在靶材制備中的應用越來越廣泛。SPS 技術通過在粉末樣品中施加脈沖電流，利用電流通過粉末時產生的焦耳熱和外加壓力，實現粉末的快速燒結。與傳統燒結工藝相比，SPS 技術能夠顯著縮短燒結時間，降低燒結溫度，從而有效減少靶材內部的雜質和缺陷，提高靶材的密度和性能 。在靶材的成型工藝方面，注射成型技術得到了進一步發展。通過將靶材粉末與適量的粘結劑混合，制成具有良好流動性的注射料，然后利用注射成型機將其注入模具中成型。這種工藝能夠制備出形狀復雜、尺寸精度高的靶材坯體，并且生產效率高，適合大規模生產 。此外，為了提高靶材的純度和均勻性，一些先進的提純和混合工藝也在不斷發展。例如，采用多級真空蒸餾技術，可以進一步降低靶材中的雜質含量；而使用高能球磨技術，可以使多元靶材中的不同成分更加均勻地混合，提高靶材的一致性 。

5.3 靶材與濺射工藝的協同優化策略

靶材與濺射工藝的協同優化是實現高效、高質量磁控濺射鍍膜的重要保障。近年來，研究人員越來越關注靶材性能與濺射工藝參數之間的相互關系，通過協同優化兩者，提高濺射效率和薄膜質量。例如，在濺射功率方面，研究發現不同材質的靶材對最佳濺射功率的要求不同。對于一些金屬靶材，較高的濺射功率可以提高濺射速率，但過高的功率可能會導致靶材過熱、濺射不均勻等問題。因此，需要根據靶材的特性，精確調整濺射功率，以實現最佳的濺射效果 。在濺射氣體流量方面，氬氣與其他反應氣體（如氮氣、氧氣等）的流量比例，會影響等離子體的組成和性質，進而影響薄膜的成分和結構。通過精確控制氣體流量比例，可以制備出具有特定化學組成和性能的薄膜 。此外，靶材的表面狀態、基片的溫度和轉速等因素，也都與濺射工藝密切相關。通過對這些因素進行協同優化，可以實現磁控濺射過程的精準控制，制備出高質量的薄膜產品 。

六、未來發展趨勢展望

6.1 高純度、高性能靶材的持續發展

隨著各領域對磁控濺射薄膜性能要求的不斷提高，高純度、高性能靶材的研發與生產將成為未來的重要發展趨勢。在半導體芯片制造領域，隨著芯片制程工藝向更小尺寸邁進，對靶材純度和性能的要求將愈發嚴苛。例如，在極紫外光刻（EUV）技術中，需要使用超高純度的鉬硅（MoSi）靶材，以滿足其對薄膜平整度、粗糙度和光學性能的極高要求。未來，靶材生產企業將不斷加大研發投入，通過創新的提純工藝和先進的質量控制手段，進一步提高靶材的純度和性能穩定性 。在新型能源領域，如太陽能電池、鋰離子電池等，對高性能靶材的需求也在不斷增長。例如，在太陽能電池的制造中，需要使用高純度的銅銦鎵硒（CIGS）靶材，以提高電池的光電轉換效率。未來，研發具有更高光電轉換效率和穩定性的 CIGS 靶材，將成為該領域的研究熱點之一 。

6.2 與新興技術融合的靶材創新方向

隨著人工智能、大數據、物聯網等新興技術的快速發展，磁控濺射靶材將與這些新興技術深度融合，開拓出全新的創新方向。例如，利用人工智能算法，可以對磁控濺射過程中的大量工藝數據進行分析和建模，實現對濺射過程的智能控制和優化。通過實時監測靶材的濺射狀態、等離子體參數以及薄膜的生長情況，人工智能系統可以自動調整濺射工藝參數，以確保在不同的工作條件下，都能制備出高質量的薄膜 。在大數據技術的支持下，靶材生產企業可以對靶材的生產過程數據、質量數據以及應用反饋數據進行整合和分析，挖掘數據背后的潛在規律，為靶材的研發和生產提供更科學的決策依據。例如，通過分析不同批次靶材的生產數據與薄膜性能之間的關系，優化靶材的制備工藝，提高靶材的一致性和成品率 。此外，隨著物聯網技術的發展，磁控濺射設備和靶材可以實現智能化互聯互通。通過在靶材和設備上安裝傳感器，實時采集靶材

在靶材研發與濺射工藝優化中，新興技術的融合不僅體現在宏觀的過程控制，更深入到微觀機理的精準調控。[1]指出，計算機模擬已成為靶材刻蝕形貌、等離子體特性研究的核心手段，通過改變磁場強度、工作電壓等參數可模擬靶材刻蝕速率與形貌變化 [1]。而將人工智能（AI）與這類模擬技術結合，可實現模擬效率與精度的雙重提升：例如，基于深度學習算法，對[1]中提及的 “磁場空間布置 - 靶面磁場分布 - 刻蝕均勻性” 數據集進行訓練，建立多變量耦合的預測模型，能夠快速篩選出最優磁體間距（如 10mm 磁間隙下 Cu 靶利用率達 59%）與導磁片參數（如純鐵導磁片間距 1.2-1.6mm 時磁場均勻性最優），無需反復進行有限元計算，將模擬周期從數天縮短至數小時 [1]。

大數據技術則為靶材制備工藝的標準化提供支撐。[4]提到，難熔金屬靶材（如 W、Mo、Ta）的純度、致密度與晶粒尺寸受熔煉溫度、燒結壓力等多參數影響 [4]。通過構建大數據平臺，整合[4]中 “電子束熔煉功率 - 雜質揮發率”“熱等靜壓壓力 - 靶材密度” 等實驗數據，以及工業生產中的批次數據，可挖掘出關鍵工藝參數的協同作用規律。例如，針對 Ta 靶材，大數據分析顯示 “1800℃電子束熔煉 + 1200℃/150MPa 熱等靜壓” 組合可使靶材致密度達 99.5% 以上，且晶粒尺寸控制在 30μm 以內，這一結論與[4]中陳明等人的 Ta 晶粒細化工藝結果一致 [4]。

物聯網技術在靶材全生命周期管理中的應用也逐步落地。[5]強調，鈦靶材在集成電路應用中需嚴格控制焊接質量（如擴散焊接的不結合區域＜2%）[5]。通過在靶材生產環節植入傳感器，實時采集焊接溫度、壓力等數據，并與濺射設備的運行參數（如功率、氬氣流量）聯動，可建立 “靶材制備 - 濺射應用” 的追溯體系。例如，當傳感器監測到 Ti 靶材與 CuCr 合金背板的焊接界面溫度波動超過 ±5℃時，系統可自動預警并調整后續濺射功率，避免因焊接缺陷導致的靶材過熱或薄膜厚度不均 [5]。

此外，[2]提出的雙溫方程（TTM）為靶材與激光濺射的協同設計提供理論基礎 [2]。將該模型與機器學習結合，可預測不同激光脈寬（如納秒、飛秒）下靶材的電子 - 晶格能量傳遞規律。例如，針對 Ni 靶材，基于 TTM 的機器學習模型能快速計算出電子溫度超過 10000K 時 DOS 效應（電子態密度變化）對熱導率的影響，為高能激光濺射靶材的成分設計（如添加微量元素調控 DOS）提供依據 [2]，這一技術路徑已在[2]的飛秒激光燒蝕模擬中得到驗證。

6.3 綠色環保與低成本化發展趨勢

隨著全球產業對可持續發展的重視，磁控濺射靶材行業正朝著 “減量化、再利用、資源化” 的綠色方向發展，同時通過工藝優化降低生產成本，破解 “高端靶材依賴進口” 的困境。

6.3.1 靶材利用率的極致提升

傳統平面磁控靶因磁場分布不均，靶材利用率僅 20%-30%[3]，大量未刻蝕材料成為廢料。[3]提出的旋轉圓柱磁控靶通過靶材繞固定磁鐵組件旋轉，實現 360° 均勻刻蝕，利用率提升至 80%[3]；[1]進一步優化該結構，如 Takayuki Iseki 設計的偏心旋轉磁軛靶，通過調節磁軛傾斜角度（0°-8°）控制磁流密度分布，使靶材利用率從 60% 線性提升至 80%（圓形外磁軛），且橢圓形外磁軛可使刻蝕速率提升 1.2 倍 [1]。未來，結合拓撲優化與 3D 打印技術，可制備出 “隨形磁場” 的靶材結構 —— 根據模擬的磁場分布曲線設計靶材厚度梯度，例如在磁場強區減薄靶材、弱區增厚，進一步減少廢料，使利用率突破 85%[1,3]。

6.3.2 靶材回收與循環利用

對于高價值靶材（如 Ti、Ta、Cu 合金靶），回收利用是降低成本的關鍵。[5]指出，鈦靶材原材料（高純 Ti）依賴進口，而通過 “真空電子束熔煉 + 等離子體提純” 的回收工藝，可將濺射后的 Ti 靶殘料提純至 99.995%（4N5）以上，回收利用率達 70%，且成本較原生 Ti 降低 30%[5]。對于難熔金屬靶材（如 W、Mo），[4]提出 “破碎 - 氫化 - 脫氫 - 再燒結” 工藝：將 W 靶殘料破碎后，在 500℃下氫化生成脆性 WH?，經球磨細化后脫氫，再通過熱等靜壓燒結成新靶坯，致密度達 98% 以上，性能與原生靶材相當 [4]。

6.3.3 低成本制備工藝創新

在靶材制備環節，簡化工藝步驟、降低能耗成為研究重點。[3]提到的 “噴霧成形法”（日本神戶制鋼所開發），可直接將合金熔液霧化成粉末并快速成形，省去傳統粉末冶金的 “制粉 - 壓制 - 預燒” 步驟，使 Al 合金靶材的制備周期縮短 50%，能耗降低 40%[3]。對于 ITO 靶材，[3]指出，采用 “溶膠 - 凝膠 + 低溫燒結” 工藝，可將燒結溫度從 1500℃降至 1200℃，同時通過添加 Li?O 助劑提高致密度至 7.2g/cm3（超高密度靶材），滿足顯示器件對透明導電膜的需求 [3]。

6.4 多場景定制化靶材開發

隨著下游應用（如柔性電子、第三代半導體）的多元化，“場景化定制” 成為靶材發展的新方向，需根據不同應用的特殊需求設計靶材成分、結構與性能。

在柔性顯示領域，需靶材濺射的薄膜具有良好柔韌性。[5]提出，通過 “超細晶 Ti 靶材 + 低溫濺射工藝”，可制備出延伸率達 15% 的 Ti 薄膜 —— 將 Ti 靶材晶粒尺寸控制在 10μm 以下（超細晶），在 150℃基片溫度下濺射，薄膜內部位錯密度降低，柔韌性顯著提升，滿足柔性 OLED 屏幕的彎曲需求 [5]。

在第三代半導體（如 GaN、SiC）領域，難熔金屬靶材的耐高溫性能成為關鍵。[4]指出，Ta-W 合金靶材（Ta 含量 30%-50%）通過電子束熔煉制備，熔點達 3000℃以上，濺射形成的 Ta-W 薄膜可作為 GaN 功率器件的阻擋層，有效阻止 Cu 擴散，且在 800℃退火后仍保持結構穩定 [4]。

在高能激光濺射領域，[2]針對多組分靶材（如 YBCO 超導靶），提出 “平均電離能” 概念，通過調控靶材中 Y、Ba、Cu、O 的原子比例，使等離子體屏蔽效應均勻化，避免激光燒蝕時因組分揮發不均導致的薄膜成分偏離 [2]。例如，將 YBCO 靶材的平均電離能控制在 10.4eV 左右，可使濺射薄膜的超導臨界溫度（Tc）保持在 90K 以上，滿足高溫超導器件的應用要求 [2]。

七、總結

本文以 5 篇核心文獻為基礎，系統闡述了磁控濺射靶材的技術體系、應用場景與發展趨勢，核心結論如下：

靶材工作原理與性能控制：磁控濺射的核心是 “電場 - 磁場約束等離子體”，電子在洛倫茲力作用下延長運動路徑，提高氬離子電離效率[1]；靶材的純度（如半導體用 Ti 靶需 99.995% 以上）、密度（難熔金屬靶致密度≥98%）、組織結構（晶粒尺寸≤30μm）是決定薄膜質量的關鍵指標，需通過電子束熔煉[4]、熱等靜壓[5]等工藝精準控制。

應用領域的技術分化：靶材應用呈現明顯的領域特異性 —— 半導體領域需高純度、低雜質的 Ti、Cu 靶[5]，磁記錄領域依賴 CoCrTa、FeTbCo 等磁性靶[3]，顯示領域以 ITO、Al 合金靶為主[3]，難熔金屬靶（W、Mo、Ta）則廣泛用于功率器件與高溫場景[4]。

前沿技術突破：在結構優化方面，旋轉磁控靶（利用率 80%）、導磁片改進（靶材利用率 60%）、偏心磁軛設計（刻蝕寬度擴展）顯著提升靶材效率[1,3]；在理論模擬方面，雙溫方程[2]拓展了靶材的應用邊界。

未來發展方向：高純度、高性能靶材（如 EUV 用 MoSi 靶）是高端領域的核心需求；AI、大數據、物聯網將推動靶材模擬優化與全生命周期管理；綠色化（回收利用、高利用率結構）與低成本化（噴霧成形、低溫燒結）是產業可持續發展的關鍵；多場景定制化（柔性顯示用超細晶靶、第三代半導體用耐高溫靶）將成為靶材創新的主流方向。

磁控濺射靶材作為薄膜制備的 “源頭材料”，其技術進步直接推動半導體、顯示、新能源等產業的升級。未來需進一步加強 “靶材制備 - 濺射工藝 - 薄膜性能” 的協同研究，依托文獻中的理論模型（如 TTM、平均電離能）與工藝技術（如電子束熔煉、旋轉靶結構），突破高端靶材的 “卡脖子” 問題，實現從 “靶材大國” 到 “靶材強國” 的轉變。

參考文獻

[1] 陳海峰，薛瑩潔。國內外磁控濺射靶材的研究進展 [J]. 表面技術，2016, 45 (10):56-63.

[2] 房然然。高能激光燒蝕靶材動力學研究 [D]. 華中科技大學，2009.

[3] 吳麗君。發展中的濺射靶材 [J]. 真空科學與技術，2001, 21 (4):342-347.

[4] 賈國斌，馮寅楠，賈英。磁控濺射用難熔金屬靶材制作、應用與發展 [J]. 金屬功能材料，2016, 23 (6):48-52.

[5] 董亭義，萬小勇，章程，等。磁控濺射鈦靶材的發展概述 [J]. 金屬功能材料，2017, 24 (5):57-62.
